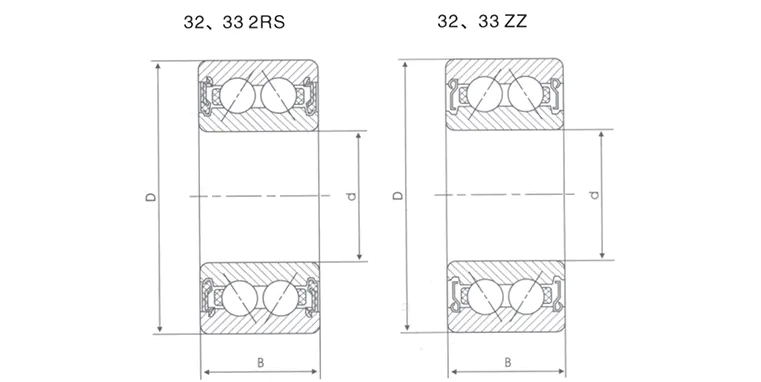

Komposisi asas
Cincin dalaman dan luaran: Trek machined ketepatan dengan alur, biasanya diperbuat daripada keluli kromium karbon yang tinggi.
Bola baris berganda: Dua baris bola keluli diatur pada sudut tertentu untuk mencapai perkongsian beban dua arah.
Sangkar: Nilon, tembaga atau keluli, untuk memastikan pengedaran bola seragam dan mengurangkan geseran.
Sudut Hubungi (α): Biasanya 15 °, 25 ° atau 40 °, semakin besar sudut, semakin kuat kapasiti beban paksi.
Perbezaan dari galas baris tunggal
| Ciri -ciri | Galas bola hubungan sudut tunggal | Galas bola hubungan sudut berganda |
| Arah beban | Radial paksi satu arah | Radial paksi dua hala |
| Ketegaran | Lebih rendah | Lebih tinggi (sokongan baris berganda) |
| Kerumitan pemasangan | Perlu digunakan secara berpasangan | Gunakan secara bebas untuk memudahkan perhimpunan |
2. Prinsip keupayaan galas beban yang tinggi
- Kelebihan mekanikal susun atur simetri berganda
Beban radial: Dua baris bola berkongsi daya radial dan mengurangkan kepekatan tekanan tunggal.
Beban paksi: Reka bentuk sudut sentuh mengurai daya paksi ke dalam daya radial, dan struktur baris berganda dapat mengimbangi tujahan dalam kedua-dua arah.
Beban tork: Keupayaan untuk menentang momen terbalik adalah jauh lebih baik daripada galas satu baris.
- Pengaruh Parameter Reka Bentuk Utama
Sudut Hubungi (α):
α = 15 °: Fokus pada beban radial (seperti peralatan pam).
α = 25 ° ~ 40 °: Fokus pada beban paksi (seperti spindle alat mesin).
Pelarasan Preload: Menghapuskan pelepasan dengan pramuat, meningkatkan ketegaran tetapi mengimbangi risiko kenaikan suhu.
- Peningkatan bahan dan proses
Bahan bola keluli: Bola seramik (SI3N4) dapat mengurangkan berat badan dan menahan suhu tinggi.
Penggilap alur: Rawatan permukaan skala nano mengurangkan kehilangan geseran.
3. Senario aplikasi biasa
- Peralatan ketepatan tinggi
Spindle Alat Mesin: Keperluan ketegaran yang tinggi di bawah daya pemotongan dua arah.
Sendi Robot Industri: Bear Dynamic Load dalam pelbagai arah.
- Beban berat dan senario serasi kelajuan tinggi
Gearbox: Menghantar daya radial dan teras paksi pada masa yang sama.
Pemampat Centrifugal: Keperluan kestabilan di bawah putaran berkelajuan tinggi.
4. Pemilihan dan Gunakan Cadangan
Mata pemilihan
Jenis Beban: Nisbah paksi/radial menentukan pemilihan sudut hubungan.
Had Kelajuan: Rujuk kepada kelajuan had (nilai DN) dalam manual galas.
Kaedah pelinciran: Pelinciran gris (penyelenggaraan mudah) atau pelinciran minyak (senario berkelajuan tinggi).
Salah faham biasa
Preload yang salah: Lebih ketat menyebabkan kenaikan suhu, dan over-loosening menyebabkan getaran.
Berpasangan bercampur: Elakkan pencampuran dengan galas satu baris untuk menyebabkan daya yang tidak sekata.
Kunci penyelenggaraan
Secara kerap periksa pelepasan: daya preload mungkin gagal selepas dipakai.
Kitaran pelinciran: Selang perubahan gris perlu dipendekkan dalam persekitaran suhu tinggi.
